混凝土出現(xiàn)裂縫原因

你知道混凝土出現(xiàn)裂縫的原因嗎？想要徹底解決開裂的問(wèn)題，就要直接找到根本原因，盲目的修補(bǔ)只會(huì)治標(biāo)不治本，我總結(jié)了幾個(gè)開裂的原因。

鋼筋混凝土結(jié)構(gòu)及結(jié)構(gòu)件無(wú)論是現(xiàn)場(chǎng)澆筑或是預(yù)制的，常見裂縫按其結(jié)構(gòu)類型、受力特征、所處環(huán)境和使用不同，裂縫的特點(diǎn)和形成的原因也會(huì)有較大的差別。為能便于分析，現(xiàn)僅就建筑中一些常見的混凝土結(jié)構(gòu)件的裂縫特點(diǎn)、原因和處理方法做一般性介紹。

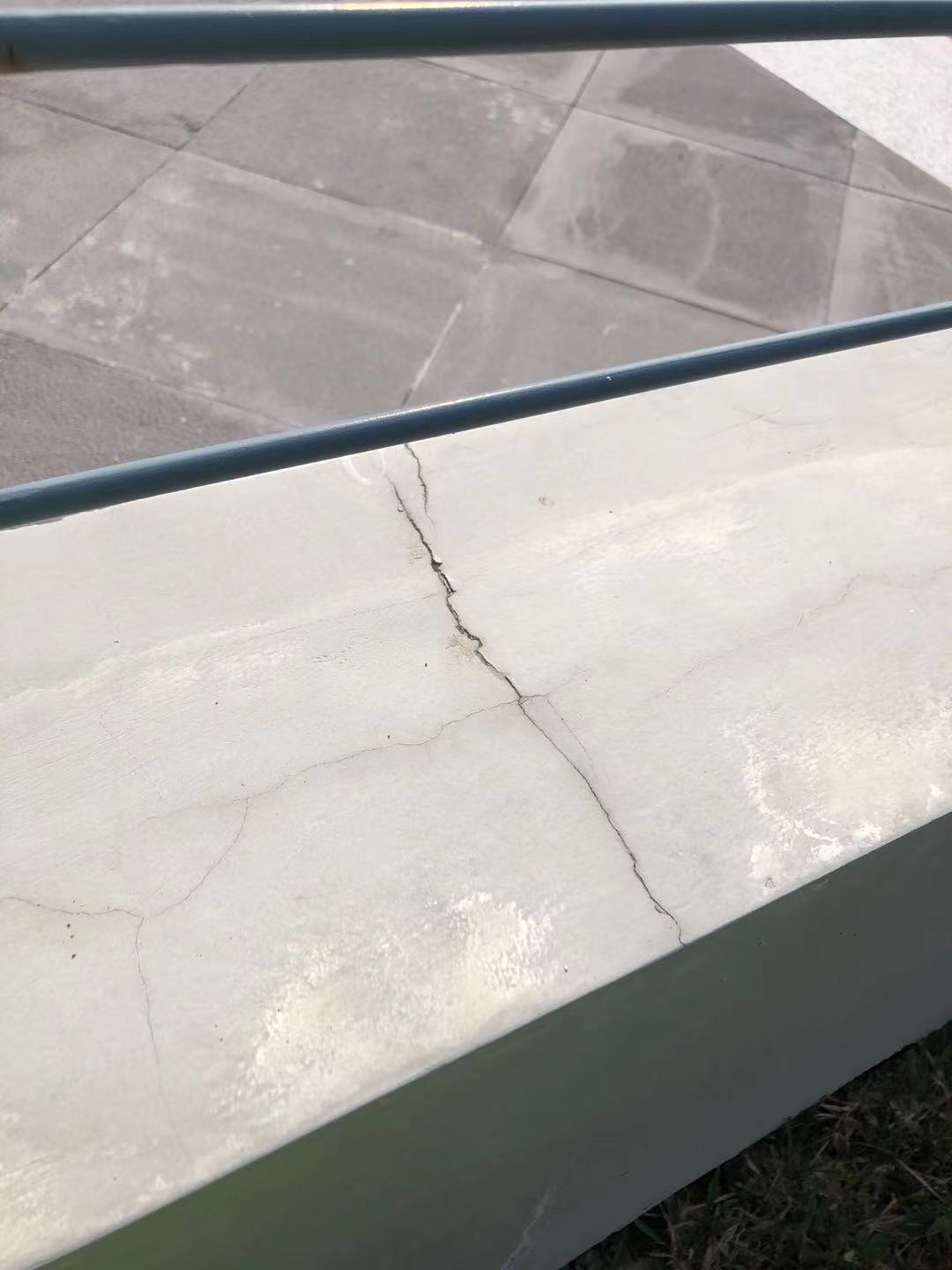

1、表層裂縫
水泥混凝土路面上，表層裂縫的主要表現(xiàn)形式為龜裂。即混凝土路面表面上呈現(xiàn)碎小的六角形花紋狀裂縫，裂縫很淺。其產(chǎn)生的原因既有設(shè)計(jì)上的原因，也有施工方面的原因。
設(shè)計(jì)方面的原因主要是指混凝土配合比設(shè)計(jì)不當(dāng)。如水泥用量過(guò)大或砂率過(guò)大;外加劑使用不當(dāng)或者摻量過(guò)大，混凝土在重力作用下產(chǎn)生離析而導(dǎo)致這類裂縫產(chǎn)生。就混凝土本身的性質(zhì)而言，在混凝土水灰比不變的情況下，水泥漿和砂漿含量較多時(shí)，其極限拉伸值也較大，因此，如果采用過(guò)大的石料粒徑，也容易產(chǎn)生裂縫。
施工方面的原因主要是混凝土澆注后沒有及時(shí)覆蓋所造成的?；炷翝沧⒑螅绕涫窃谘谉岬奶鞖饣虼箫L(fēng)天氣里，如果不及時(shí)覆蓋，混凝土表面的游離水分蒸發(fā)過(guò)快，產(chǎn)生急劇的體積收縮，而此時(shí)混凝土早期強(qiáng)度很低，其值不能抵抗這種收縮應(yīng)力而導(dǎo)致開裂。

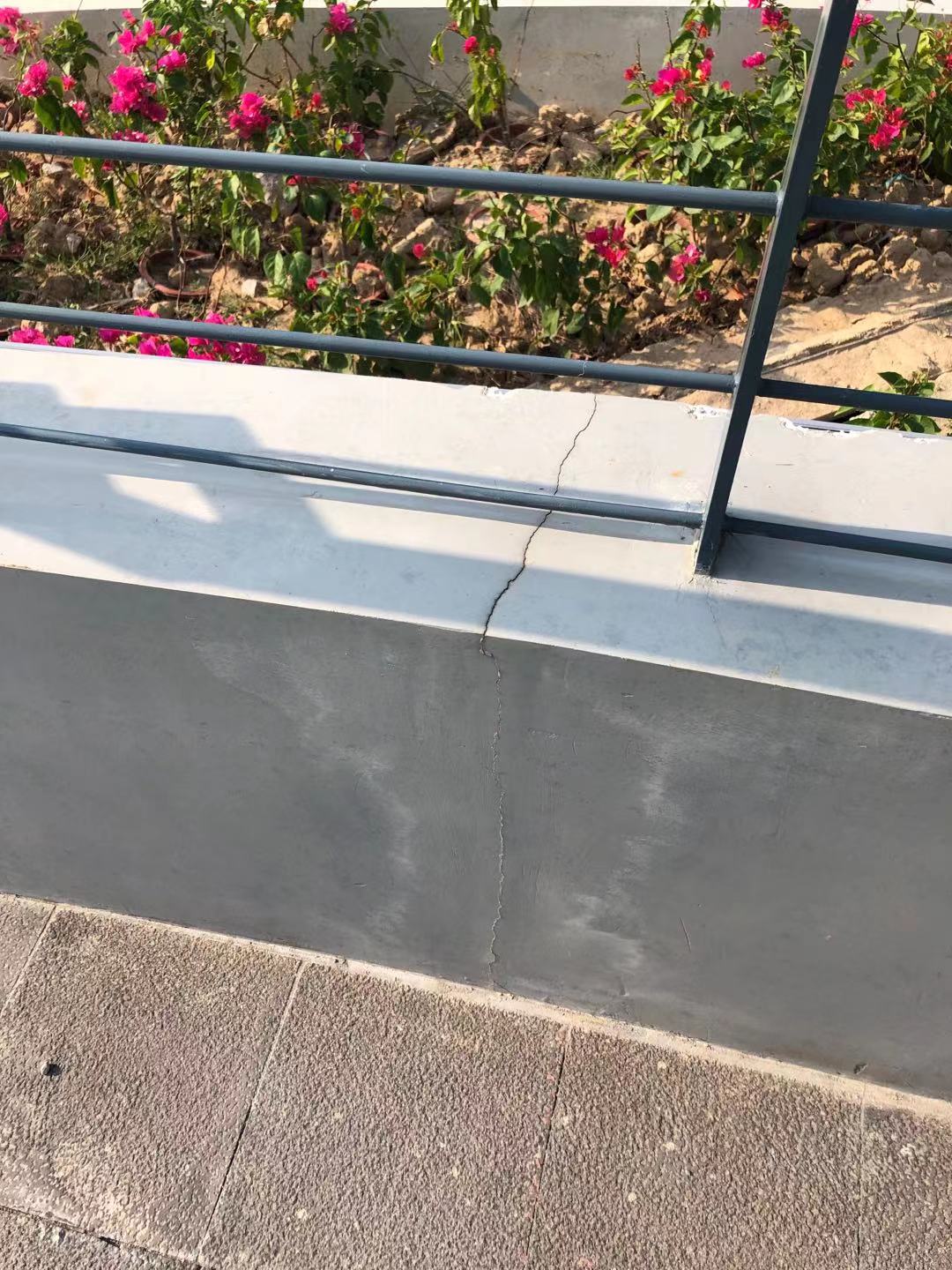

2、鋼筋混凝土梁側(cè)面垂直裂縫和水平裂縫
這種裂縫是在拆模后逐漸產(chǎn)生的,其表現(xiàn)特征是:水紋狀龜裂縫:這種裂縫多出現(xiàn)在梁的上下邊緣,沿梁的全長(zhǎng)呈不均勻性分布,裂縫較淺最大至箍筋表面；豎向裂縫:此裂縫多沿梁長(zhǎng)度方向每隔一段則出現(xiàn)一條,其高度嚴(yán)重者會(huì)達(dá)到整個(gè)梁截面髙,形狀有時(shí)呈中間寬兩頭窄,深度不均,一般在20mm左右,接近主筋部位。
產(chǎn)生此類裂縫的原因通常是:水紋裂縫主要是由于模板太干未澆濕,尤其是使用未澆濕透的木模板,更容易產(chǎn)生此類裂縫；豎向裂縫主要是混凝土養(yǎng)護(hù)澆水太少,特別是拆除模板后,未及時(shí)澆濕或因天氣炎熱,在太陽(yáng)照射情況下,容易產(chǎn)生類似的裂縫,此類裂縫屑于混凝土塑性收縮和干燥裂縫。預(yù)防的措施是加強(qiáng)澆水次數(shù)并覆蓋防暴哂。
對(duì)水紋及豎向裂縫輕微者可以不做處理,對(duì)較嚴(yán)重者可用環(huán)氧水泥嵌縫修補(bǔ)；如水紋縫比較嚴(yán)重且混凝土強(qiáng)度不高,甚至有剝皮脫落現(xiàn)象,則將松疏部分鑿除干凈后,再用髙強(qiáng)水泥砂漿嵌縫抹平。

3、鋼筋混凝土柱縱向劈裂裂縫
這類裂縫在施工階段或使用階段均可能出現(xiàn)。其特征是多在柱的中部出現(xiàn)縱向劈裂,有時(shí)在柱端部和柱拫部也會(huì)出現(xiàn).造成劈裂裂縫的原因是:設(shè)計(jì)出現(xiàn)失誤；混凝土強(qiáng)度過(guò)低；施工階段和使用階段超載。這種裂縫屬荷載作用的應(yīng)力裂縫,危及結(jié)構(gòu)使用安全,發(fā)現(xiàn)后應(yīng)立即采取加固處理。
一般處理方法是:劈裂較輕者,用包型鋼或用預(yù)應(yīng)力撐桿加固；劈裂較嚴(yán)重者,用包鋼筋混凝土套的辦法加強(qiáng)。

總體來(lái)說(shuō)產(chǎn)生的原因:模板過(guò)分干燥，天氣炎熱未采取防護(hù)措施，覆蓋及保濕工作太差.預(yù)防的措施是將模板充分澆水濕潤(rùn),加強(qiáng)覆蓋保濕的防護(hù)。
處理的辦法是:荇混凝土強(qiáng)度等級(jí)能滿足結(jié)構(gòu)需要,要將裂縫咯為鑿槽用高強(qiáng)水泥砂漿或環(huán)氧膠泥嵌縫密封；如混凝土強(qiáng)度等級(jí)達(dá)不到設(shè)計(jì)使用要求時(shí)，除對(duì)裂縫密封處理外,還需對(duì)柱進(jìn)行包型鋼或柱外包混凝土套加固。以上裂縫開裂均可免費(fèi)咨詢，深圳市清典建材專注清水混凝土修復(fù)十二年。
